chgt plaquette 1

(1)

(A)

(C)

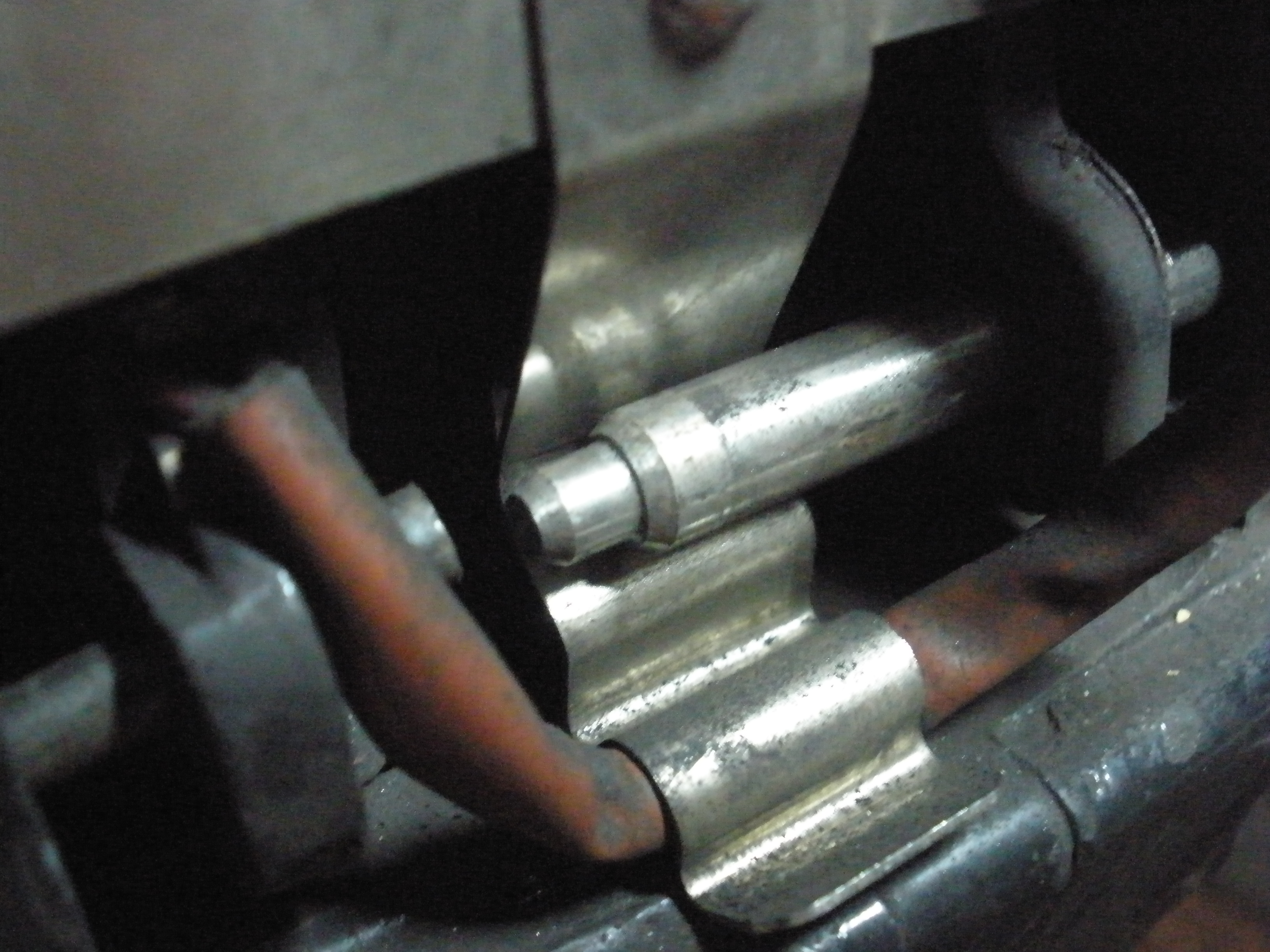

Utilisez le chasse goupil ( C) afin de placer les plaquettes dans la bonne position,

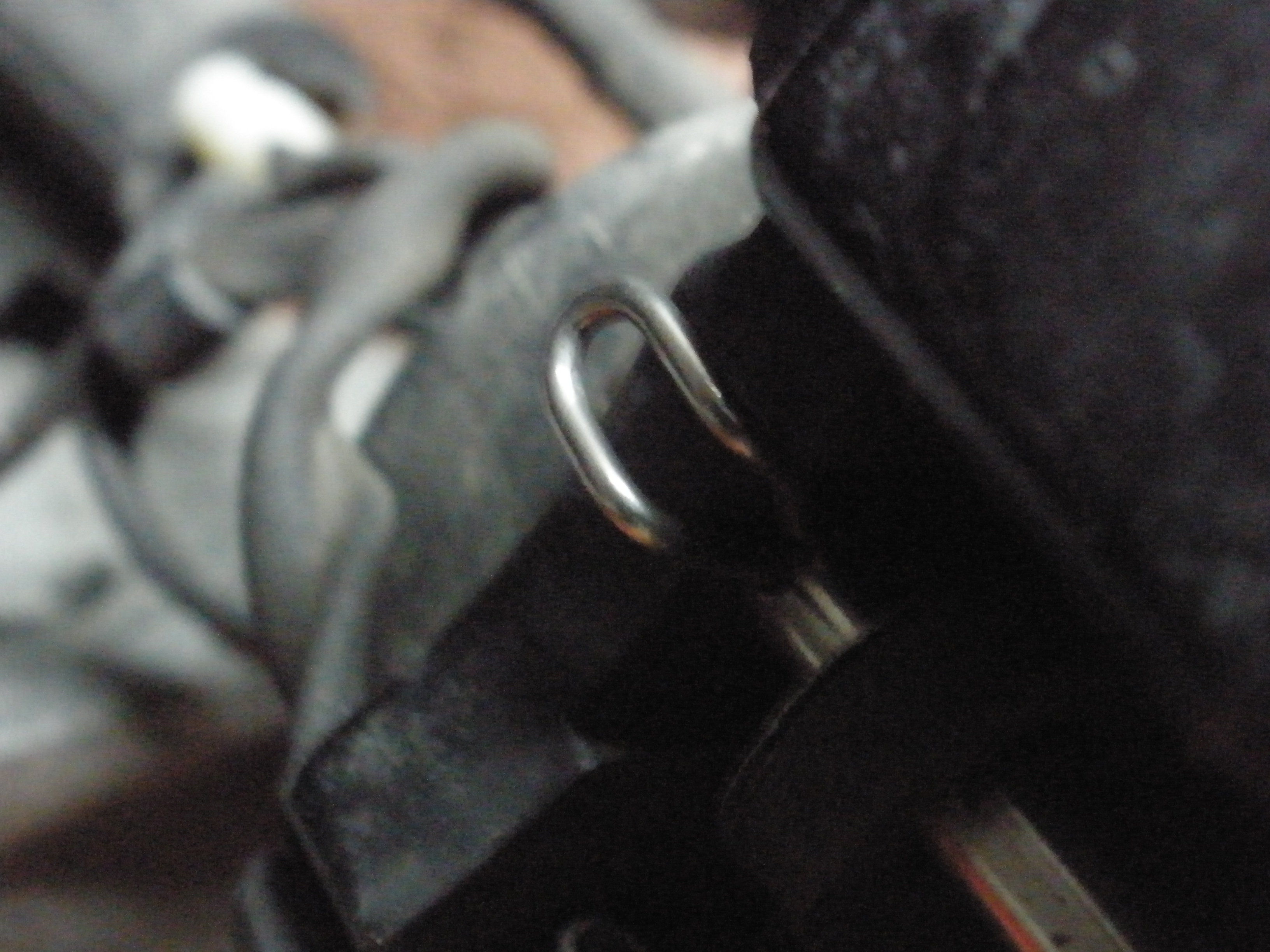

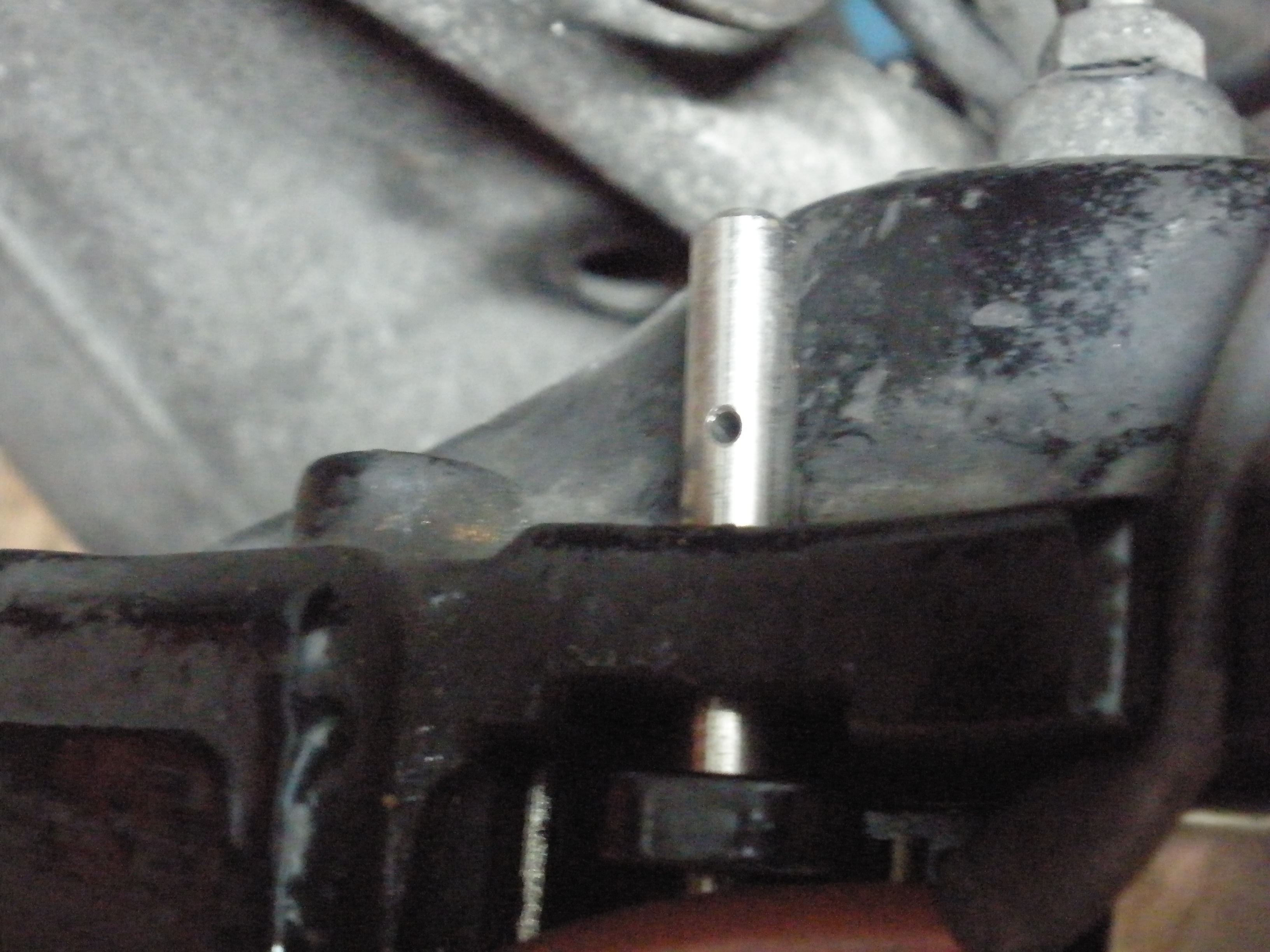

Positionnez la tige afin que le trou (A) soit dirigé vers le haut puis remettre le clip (1).

Voilà, tout est en place .

Freinez plusieurs fois afin de stabiliser les plaquettes.

Fig (2 ) Fig (3 )

(Fig 1 )

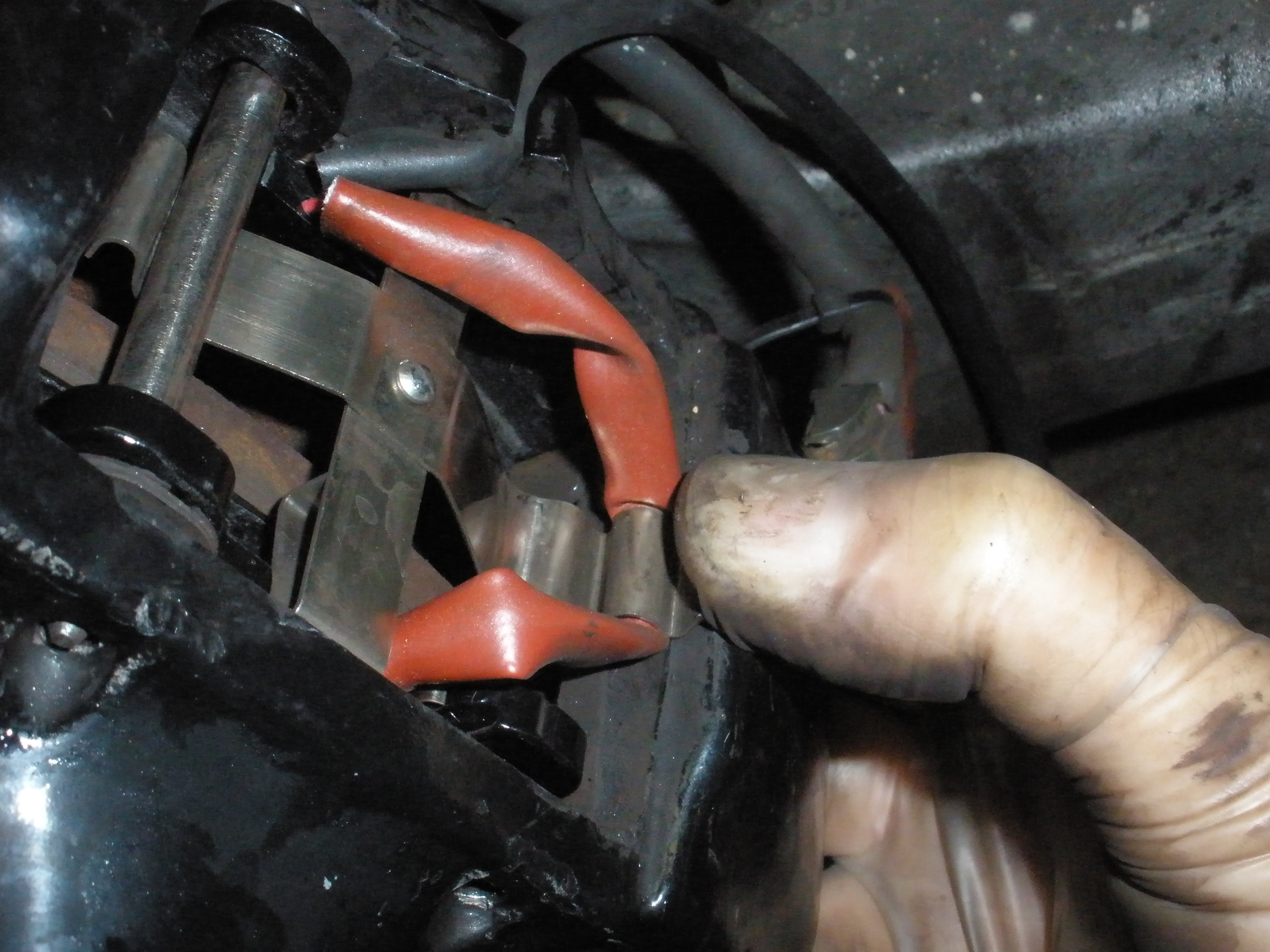

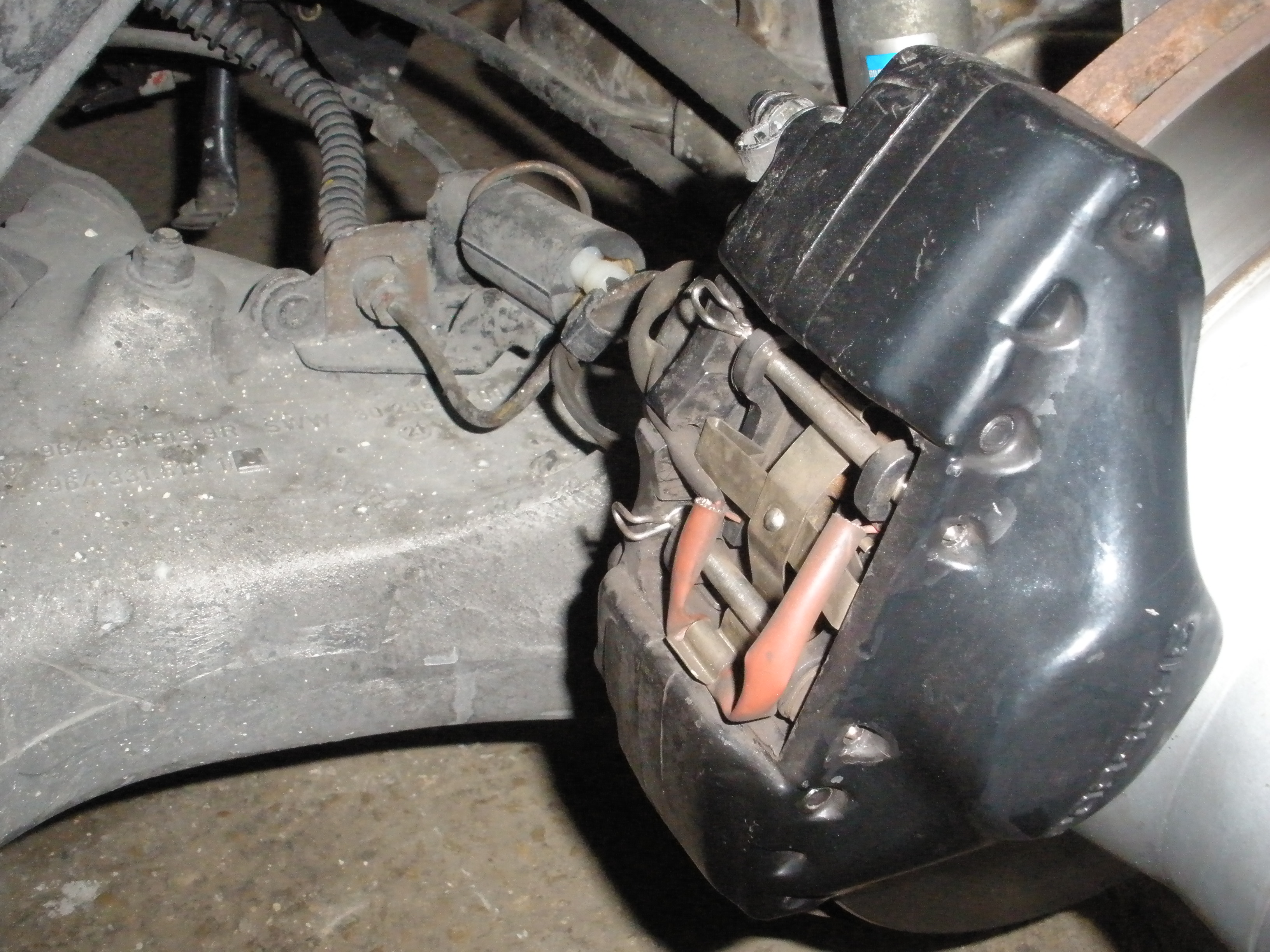

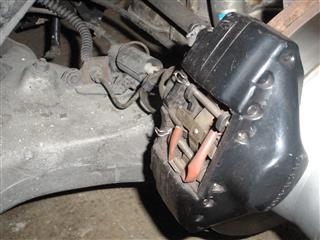

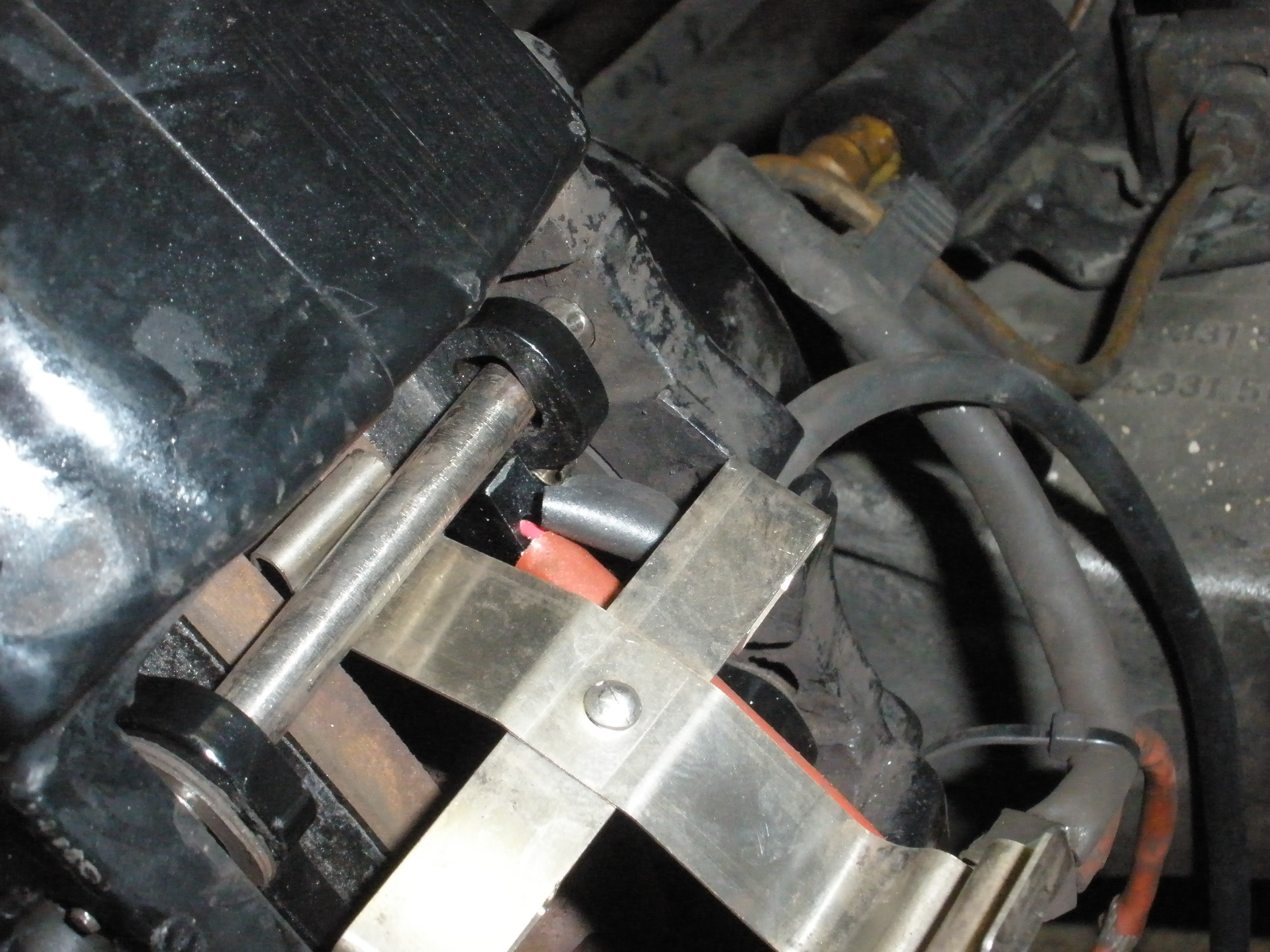

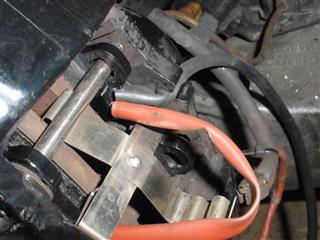

Lors du remontage, bien placer le fil de témoin d'usure (fig 1 mauvaise position) et (2 et 3 bonne position.) .

(2)

(1)

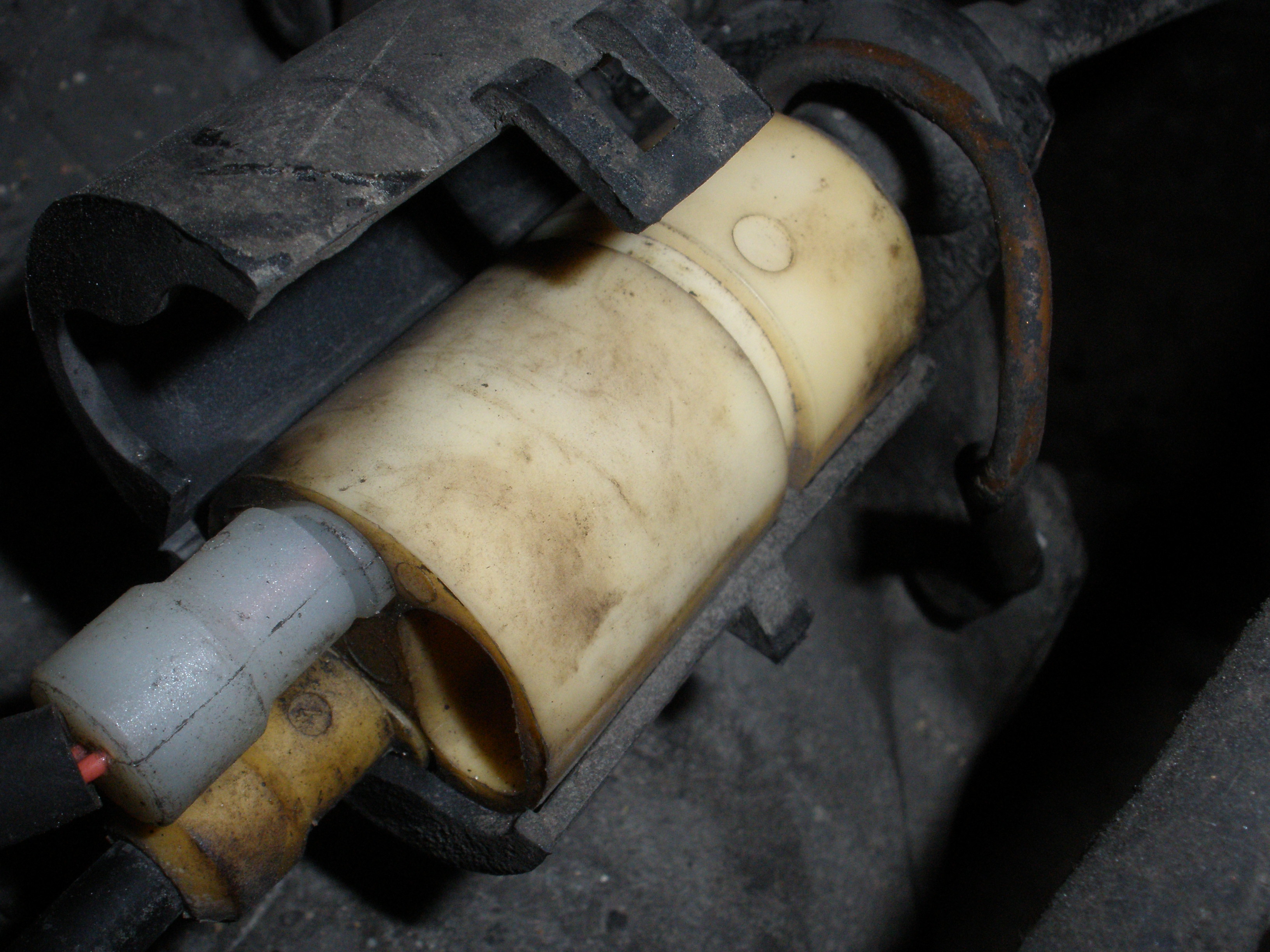

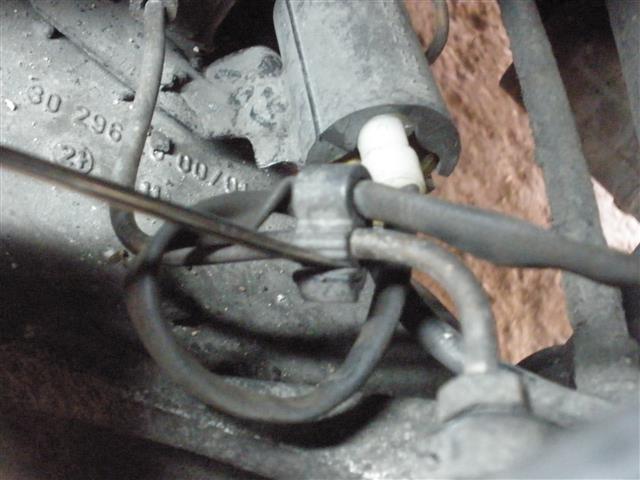

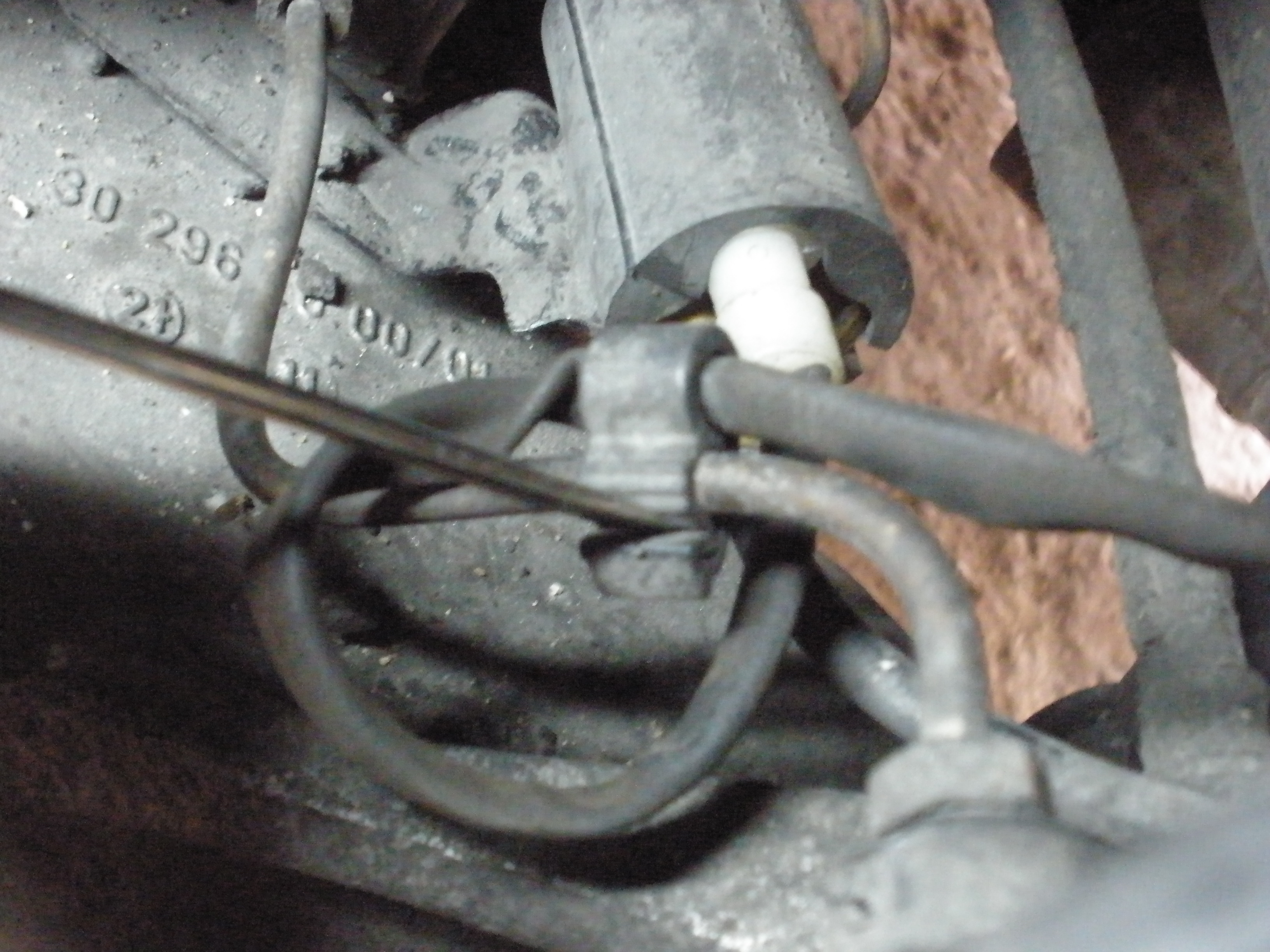

Avec une lame de tournevis décliper l'attache (1) et (2) afin de changer le fil témoin d'usure.
